Istilah-Istilah dalam Jaringan Komputer

Istilah-Istilah dalam Jaringan Komputer

Jaringan : jaringan (network) adalah kumpulan dua atau lebih sistem komputer yang saling terhubung dan dapat berbagi informasi.

Local-Area Network (LAN): komputer yang terhubung berada pada tempat yang berdekatan secara gografis (misalkan satu gedung).

Metropolitan-Area Network (MAN): komputer yang terhubung berada dalam jangkauan lebih luas dari LAN. Umumnya menghubungkan antar gedung atau perkantoran dalam area satu kota.

Wide-Area Network (WAN): komputer yang terhubung berada pada tempat yang berjauhan dan dihubungkan dengan line telepon atau gelombang radio. Jangkauannya luas, bisa antarnegara, bahkan antarbenua.

Topologi : suatu metode atau cara untuk menghubungkan komputer yang satu dengan lainnya agar terbentuk menjadi jaringan komputer.. Terdapat bermacam-macam topologi seperti bus, star, ring, mesh, dll.

Protokol : protokol mendefinisikan sekelompok aturan dan sinyal yang digunakan oleh komputer pada jaringan untuk berkomunikasi. Protokol LAN yang paling populer adalah Ethernet. Protokol LAN lain yang banyak digunakan adalah IBM token-ring network.c. arsitektur: jaringan dapat diklasifikasikan ke dalam arsitektur peer-to-peer atau client/server.

NIC : NIC (network interface card) atau biasa disebut LAN card (Local Area Network Card) adalah expansion board yang digunakan supaya komputer dapat dihubungkan dengan jaringan. Sebagian besar NIC dirancang untuk jaringan, protokol, dan media tertentu.

Backbone : Backbone adalah saluran atau koneksi berkecepatan tinggi yang menjadi lintasan utama dalam sebuah jaringan.

Bandwidth: Bandwidth menunjukan kapasitas dalam membawa informasi. Istilah ini dapat digunakan dalam banyak hal: telepon, jaringan kabel, bus, sinyal frekuensi radio, dan monitor. Paling tepat, bandwidth diukur dengan putaran perdetik (cycles per second), atau hertz (Hz), yaitu perbedaan antara frekuensi terendah dan tertinggi yang dapat ditransmisikan. Tetapi juga sering digunakan ukuran bit per second (bps).

Bridge : Bridge adalah peranti yang meneruskan lalu lintas antara segmen jaringan berdasar informasi pada lapisan data link. Segmen ini mempunyai alamat lapisan jaringan yang sama. Setiap jaringan seharusnya hanya mempunyai sebuah bridge utama.

DNS : DNS (domain name sistem) adalah sistem yang menerjemahkan domain Internet, seperti www.microsoft.com menjadi alamat Internet, yaitu serangkaian nomor yang terlihat seperti 101.232.12.5. Istilah DNS berhubungan dengan konvensi untuk penamaan host pada Internet dan cara penangan nama-nama tersebut.

Ethernet : Ethernet adalah protokol LAN yang dikembangkan oleh Xerox Corporation yang bekerjasama dengan DEC dan Intel pada tahun 1976. Ethernet menggunakan topologi bus atau star dan medukung transfer data sampai dengan 10 Mbps. Versi Ethernet yang lebih baru yang disebut 100Base-T (atau Fast Ethernet), mendukung transfer data sampai dengan 100 Mbps, dan versi terbarunya, Gigabit Ethernet, mendukung tranfer data sampai dengan 1 Gigabit per detik atau 1000 Mbps.

Fast Ethernet : Fast Ethernet seperti Ethernet biasa, namun dengan kecepatan transfer data yang lebih cepat, sampai dengan 100 mbps. Ethernet ini juga disebut 100BaseT.

Gateway : Istilah gateway merujuk kepada hardware atau software yang menjembatani dua aplikasi atau jaringan yang tidak kompatibel, sehingga data dapat ditransfer antar komputer yang berbeda-beda. Salah satu contoh penggunaan gateway adalah pada email, sehingga pertukaran email dapat dilakukan pada sistem yang berbeda.

GPS : GPS (Global Positioning System ) adalah sistem navigasi menggunakan 24 satelit MEO (medium earth orbit atau middle earth orbit) yang mengelilingi bumi dan penerima-penerima di bumi. Satelit mengorbit pada ketinggian sekitar 12.000 mil di atas bumi dan mampu mengelilingi bumi dua kali dalam 24 jam. Satelit GPS secara kontinu mengirimkan sinyal radio digital yang mengandung data lokasi satelit dan waktu pada penerima yang berhubungan. Satelit GPS dilengkapi dengan jam atom dengan ketepatan satu per satu juta detik. Berdasar informasi ini, stasiun penerima mengetahui berapa lama waktu yang digunakan untuk mengirim sinyal sampai ke penerima di bumi. Semakin lama waktu yang digunakan untuk sampai ke penerima, semakin jauh posisi satelit dari stasiun penerima. dengan mengetahui posisi satelit, penerima mengetahui bahwa satelit terletak pada posisi tertentu pada permukaan bola imaginer yang berpusat pada satelit. Dengan menggunakan tiga satelit, GPS dapat menghitung lintang dan bujur penerima berdasar perpotongan ketiga bola imaginer. Dengan menggunakan empat satelit, dapat juga ditentukan ketinggian. GPS dikembangkan dan dioperasikan oleh Departemen Pertahanan Amerika. GPS, asalnya dikenal dengan NAVSTAR (Navigation System with Timing and Ranging). Sebelum untuk keperluan yang lebih luas, GPS digunakan untuk menyediakan kemampuan navigasi sepanjang waktu dan dalam segala cuaca untuk militer darat, laut, dan angkatan udara. Disamping untuk navigasi dan penentuan posisi geografik, GPS dapat juga digunakan di antaranya untuk pemetaan, kehutanan, eksplorasi mineral, manajemen habitat liar, dan pengawasan perpindahan penduduk.

Host : Host adalah sistem komputer yang diakses oleh pengguna yang bekerja pada lokasi yang jauh. Biasanya, istilah ini digunakan jika ada dua sistem komputer yang terhubung dengan modem dan saluran telepon. Sistem mengandung data yang disebut host, sedang sitem yang digunakan untuk mengases dari jarak jauh disebut remote terminal. Istilah host juga digunakan untuk menyebut komputer yang terhubung dengan jaringan TCP/IP, termasuk Internet. Setiap host mempunyai alamat IP yang unik. Selain itu, istilah host juga merujuk pada penyediaan infrastruktur layanan komputer. Sebagai contoh, banyak perusahaan yang menjadi host Web server, yang berarti bahwa perusahaan tersebut menyediakan hardware, software, dan saluran komunikasi yang dibutuhkan oleh server, tetapi isi server (data) dikendalikan oleh pihak lain. ISP (Internet Service Provider) : ISP (Internet service provider) adalah penyedia layanan Internet. Sebagian besar ISP mempunyai jaringan server (mail, berita, Web), router, modem yang dihubungkan dengan koneksi “backbone” Internet yang permanen dan berkecepatan tinggi. Pelanggan ISP dapat mendapatkan koneksi Internet dengan modem dan telepon. Untuk mengakses Internet pelanggan ISP harus melakukan dial ke jaringan dengan menekan nomor telepon tertentu milik ISP.

Internet : Internet adalah jaringan global yang menghubungkan jutaan komputer. Sejak 1999 Internet telah memiliki 200 juta pemakai di seluruh dunia, dan jumlah ini meningkat cepat. Lebih dari 100 negara terhubung dengan Internet untuk menukar data, berita, dan informasi lainnya. Setiap komputer yang terhubung dengan Internet disebut host.

ISDN : ISDN (Integrated Services Digital Network) adalah standard komunikasi internasional untuk pengiriman suara, video dan data melalui line telepon digital atau telepon kawat biasa. ISDN mempunyai kecepatan transfer data 64 Kbps. Sebagian besar saluran ISDN ditawarkan oleh perusahaan telepon yang memungkinkan dua saluran, yang disebut kanal B (B channel). Satu line dapat digunakan untuk suara dan yang lain untuk data lain dan keduanya mempunyai kecepatan transfer 128 Kbps. Versi awal ISDN menggunakan transmisi baseband. Versi lain ISDN, yaitu B-ISDN, menggunakan transmisi broadband dan dapat mendukung transmisi data dengan kecepatan 1,5 Mbps.

Protocol (protokol) : Bahasa atau prosedur hubungan yang digunakan oleh satu sistem komputer dengan sistem lainnya sehingga antara keduanya dapat saling berhububngan. Untuk dapat berkomunikasi. Kedua system harus menggunakan protokol yang sama. PPP (Point To Point Protocol) : Protokol TCP/IP yang memungkinkan hubungan antara host dengan jaringan dan antara router dengan router atau dapat pula digunakan untuk hubungan serial antara 2 system.

Repeater : Suatu perangkat yang dipasang di titik-titik tertentu dalam jaringan untuk memperbarui sinyal-sinyal yang di transmisikan agar mencapai kembali kekuatan dan bentuknya yang semula, guna memperpanjang jarak yang dapat di tempuh. Ini di perlukan karena sinyal-sinyal mengalami perlemahan dan perubahan bentuk selama transmisi.

Router : Suatu perangkat yang berfungsi menghubungkan suatu LAN ke suatu internetworking/WAN dan mengelola penyaluran lalu-lintas data di dalamnya. Routing : Proses dari penentuan sebuah path yang di pakai untuk mengirim data ke tujuan tertentu.

RJ-45 : RJ-45 (Registered Jack-45) adalah konektor delapan kabel yang biasanya digunakan untuk menghubungkan komputer ke sebuah local-area network (LAN), khususnya Ethernets. Konektor RJ-45 mirip dengan konektor RJ-11 yang digunakan dalam koneksi telepon, tetapi lebih besar.

Server : Suatu unit yang berfungsi untuk menyimpan informasi dan untuk mengelola suatu jaringan komputer.komputer server akan melayani seluruh client atau worstation yang terhubung ke jaringannya.

TCP/IP : TCP/IP Transmission Control Protokol adalah dua buah protokol yang dikembangkan oleh militer AS yang memungkinkan komputer pada jaringan dapat saling berhubungan. IP digunakan untuk memindahkan paket data antarsimpul. TCP dugunakan untuk memverifikasi pengiriman dari client ke server. TCP/IP adalah dasar internet dan dapat ditemukan pada semua system operasi modern, seperti Unix dan Windows.

Topologi : Dalam jaringan komputer topologi adalah bentuk pengaturan keterhubungan antar sistem komputer. terdapat bermacam-macam topologi seperti bus, star, ring.

UTP : UTP (Unshielded Twisted Pair) adalah jenis kabel yang terdiri dari dua kawat tak terbungkus yang berpilin. Kabel UTP banyak digunakan pada local-area networks (LANs) dan sambungan telepon karena harganya lebih murah. Kabel UTP tidak sebaik kabel koaksial dan serat optik dalam hal penyediaan banwidth dan ketahanan terhadap interferensi.

VLAN : VLAN (virtual local-area network) adalah jaringan komputer yang seakan terhubung menggunakan kabel yang sama meskipun mungkin secara fisik berada pada bagian LAN yang lain. VLAN dikonfigurasi melalui software dan tidak hardware, yang membuatnya sangat fleksible.Salah satu keunggulan VLAN adalah jika sebuah komputer secara fisik dipindah ke lokasi lain, komputer tersebut tetap pada VLAN yang sama tanpa melakukan konfigurasi ulang hardware.

VPN : VPN (virtual private network) adalah koneksi internet pribadi yang aman dan terenkripsi untuk menjamin bahwa hanya pengguna yang berhak yang dapat mengaksesnya dan trasfer data yang dilakukan tidak dapat diganggu.

VSAT : VSAT (Very Small Aperture Terminal) stasiun bumi yang digunakan pada satelit komunikasi sinyal data, suara, dan video, kecuali pemancaran televisi. VSAT terdiri dari dua bagian: sebuah transceiver yang diletakkan ditempat terbuka sehingga dapat secara langsung menerima sinyal dari satelit dan sebuah piranti yang diletakkan dalam ruangan untuk menghubungkan transceiver dan piranti komunikasi pengguna akhir(end user), seperti PC.Transceiver menerima dan mengirim sinyal ke transponder satelit diluar angkasa. Satelit mengirimkan dan menerima sinyal dari komputer stasiun bumi yang berfungsi sebagai hub sistem. Setiap pengguna yang saling terhubung dengan stasiunhub melewati satelit, membentuk topologi bintang. hub mengendalikan semua operasi pada jaringan. Semua transmisi untuk komunikasi antar pengguna harus melewati stasiunhub yang meneruskannya ke satelit dan kepengguna VSAT yang lain. VSAT dapat mengirimkan data sampai dengan kecepatan 56 Kbps.

WAN : WAN wide area network adalah komputer yang terhubung berada pada tempat yang berjauhan dan hubungan dengan line telepon atau gelombang radio. Lihat juga LAN dan jaringan.

Wi-Fi : Wi-Fi Wireless Fidelity adalah nama dagang resmi untuk IEEE 802.11b yang dibuat oleh Wireless Ethernet Compatibility Aliance (WECA). Istilah Wi-Fi menggantikan 802.11b seperti halnya istilah Ethernet menggantikan IEEE 802.3. Produk yang disertifikasi oleh WECA sebagai Wi-Fi dapat beroperasi bersama meskipun dibuat oleh perusahaan yang berbeda.

Workstation : Pada jaringan komputer, workstation adalah komputer yang terhubung dengan sebuah local-area network (LAN).Istilah workstation juga digunakan untuk menyebut komputer yang digunakan untuk aplikasi teknik (CAD/CAM), desktop publishing, pengembangan software, dan aplikasi lainnya yang membutuhkan tingkat komputasi dan kemampuan grafis yang cukup tinggi.Workstation biasanya terdiri dari layar grafik yang besar dengan revolusi tinggi, RAM minimal 64 MB, dukungan jaringan built-in, dan graphical user interface.Sebagian besar workstation juga mempunyai piranti penyimpanan seperti disk drive, tetapi jenis workstation khusus, yang disebut diskless workstation, tidak mempunyai disk drive. Sistem operasi yang banyak digunakan untuk workstation adalah UNIX dan windows NT. Seperti halnya PC, sebagian besar workstation adalah komputer single user, Meski demikian, workstation pada dasarnya dihubungkan dengan local area network, meskipun dapat juga sebgian sistem yang berdiri sendiri stand alone.

100BaseT : 100BaseT adalah nama lain fast Ethernet yang mempunyai kecepatan transmisi sampai dengan 100 mbps. Jenis 100BaseT ini lebih mahal daripada 10BaseT dan lebih jarang digunakan pada local area network (LAN).

10Base2 : 10Base2 adalah satu jenis standar Ethernet ( IEEE802.3) untuk lokal area network ( LAN ). Standard 10 Base-2 ( yang juga disebut Thinnet )menggunakan kabel koasial 50 ohm ( RG-58A/U ) dengan panjang maksimal 185 meter.kabel ini lebih kecil dan lebih flesibel daripada yang digunakan untuk standard 10 Base 5. Sistem 10 Base-2 beroperasi pada 10 Mbps dan menggunakan metode tranmisi baseband.

10 Base5 : 10 Base-5 adalqh standard awal untuk Ethernet yang menggunakan kabel koasial. nama 10 Base5 didasarkan pada fakta bahwa kecepatan transfer data maksimum adalah 10 Mbps. menggunakan transmisi Baseband, dan panjang kabel maksimal adalah 500 meter. 10 Base5 juga disebut Thick Wire atau thick Net.

10BaseT : 10BaseT adalah jenis Ethernet yang paling umum. Nama tersebut menunjukan bahwa kecepatan transmisi maksimum adalah 10Mbps. 10BaseT menggunakan kabel tembaga dan merupakan card standard untuk menghubungkan komputer pada lokal area network (LAN).

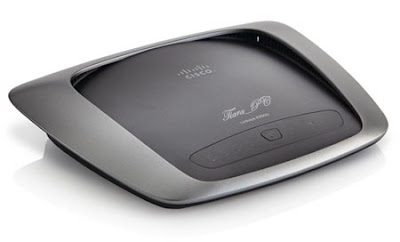

MODEM

Pengertian Fungsi Serta Jenis-Jenis Modem

Pengertian Fungsi Serta Jenis-Jenis Modem. Modem adalah singkatan dari modulator / demodulator, pengertian modem Internet adalah sebuah perangkat keras atau Hardware internet yang bisa berupa perangkat internal atau eksternal yang di gunakan pada komputer.


Modulator dapat diartikan sebagai bagian yang kegunaannya menjadikan sinyal informasi sehingga dapat berubah menjadi sinyal pembawa (Carrier) sehingga dapat dikirimkan. Sedangkan Demodulator dapat diartikan sebagai bagian yang kegunaannya memisahkan sinyal informasi dari sinyal pembawa yang diterima sehingga informasi yang didapatkan tersebut dapat diterima dengan baik.

A. Fungsi Modem

Fungsi modem yaitu untuk mengubah sinyal digital menjadi sinyal suara dan juga sebaliknya. Sekarang ini modem telah berkembang dengan berbagai fasilitas yang cukup bermanfaat, misalnya voice modem. Dengan adanya fasilitas voice modem ini, merubah fungsi modem bukan hanya sebagai penyambung ke internet tetapi lebih dari itu, modem dapat menjadi saluran radio, audio, percakapan telepon sampai streaming video.


• Alur Pengiriman Informasi melalui Modem

Data yang berasal dari sebuah komputer berbentuk sinyal digital yang diarahkan kepada modem, kemudian modem mengubah sinyal tersebut menjadi sinyal analog agar bisa dikirimkan. Setelah sinyal digital telah berubah menjadi sinyal analog lalu dikirimkan melalui media telekomunikasi seperti telepon dan radio. Setibanya di modem tujuan, sinyal analog tersebut diubah menjadi sinyal digital kembali dan dikirimkan kepada komputer penerima.

B. Jenis Jenis Modem

• Modem Dial Up

Modem Dial up atau yang biasa disebut dengan hubungan langsung ialah modem yang digunakan sebagi media koneksi internet melalui media kabel telepone. pada umumnya modem jenis ini bersifat internal atau dipasang langsung pada motherboard tetapi juga ada yang Eksternal yaitu perangkat dipasang diluar komputer.

• Modem ADSL

Teknologi ADSL sebenarnya teknologi lama, tetapi terus diperbaharui untuk meningkatkan kecepatan transfer modem. Teknologi ADSL memiliki keterbatasan, seperti jarak jangkauan dari telco atau gardu induk telepon dengan modem pelanggan tidak boleh terlalu jauh. Semakin jauh jarak wilayah rumah anda dengan gardu induk utama dan semakin banyak lompatan dari gardu Telco, akan menurunkan kecepatan koneksi

• Modem CDMA

Modem CDMA merupakan jenis modem dengan sistem komunikasi internet melalui jalur komunikasi CDMA (Code Division Multyple Acces). Pada umumnya modem cdma berbentuk Flashdisk yang dihubungkan melalui USB dapat digunakan sewaktu-waktu. Kecepatan CDMA telah mencapai 3X sistem koneksi dial up

• Modem GSM

Modem GSM mempunyai kesamaan dengan modem CDMA,yaitu komunikasi internet dengan menggunakan jalur komunikasi GSM (Global Systewm for Mobile Communication), seperti modem CDMA modem GSM juga berbentuk USB, PCMCIA dan dapat menggunakan ponsel yang memiliki fitur sebagai modem

Demikian sesekilas ulasan tentang Pengertian Fungsi Serta Jenis-Jenis Modem semoga dapat membantu. Bagi teman-teman yang ingin menambahkan silahkan tuliskan di Comment ya.

Artikel Pengertian Fungsi Serta Jenis-Jenis Modem ini, Sobat boleh menyebarkan-nya jika artikel Pengertian Fungsi Serta Jenis-Jenis Modem ini bermanfaat, namun jangan lupa meletakkan link Pengertian Fungsi Serta Jenis-Jenis Modem sumbernya. Terima kasih telah Berkunjung

jaringan wireless

Pengertian jaringan wireless dan komponen pendukungnya

Kamis,11 Juli 2013

Jaringan Wireless
Wireless atau wireless network merupakan sekumpulan komputer yang saling terhubung antara satu dengan lainnya sehingga terbentuk sebuah jaringan komputer dengan menggunakan media udara/gelombang sebagai jalur lintas datanya. Pada dasarnya wireless dengan LAN merupakan sama-sama jaringan komputer yang saling terhubung antara satu dengan lainnya, yang membedakan antara keduanya adalah media jalur lintas data yang digunakan, jika LAN masih menggunakan kabel sebagai media lintas data, sedangkan wireless menggunakan media gelombang radio/udara. Penerapan dari aplikasi wireless network ini antara lain adalah jaringan nirkabel diperusahaan, atau mobile communication seperti handphone, dan HT.
Adapun pengertian lainnya adalah sekumpulan standar yang digunakan untuk Jaringan Lokal Nirkabel (Wireless Local Area Networks – WLAN) yang didasari pada spesifikasi IEEE 802.11. Terdapat tiga varian terhadap standard tersebut yaitu 802.11b atau dikenal dengan WIFI (Wireless Fidelity),802.11a (WIFI5), dan 802.11. ketiga standard tersebut biasa di singkat 802.11a/b/g. Versi wireless LAN 802.11b memilik kemampuan transfer data kecepatan tinggi hingga 11Mbps pada band frekuensi 2,4 Ghz. Versi berikutnya 802.11a, untuk transfer data kecepatan tinggi hingga 54 Mbps pada frekuensi 5 Ghz. Sedangkan 802.11g berkecepatan 54 Mbps dengan frekuensi 2,4 Ghz.


Wireless LAN
Wireless Local Area Network pada dasarnya sama dengan jaringan Local Area Network yang biasa kita jumpai. Hanya saja, untuk menghubungkan antara node device antar client menggunakan media wireless, chanel frekuensi serta SSID yang unik untuk menunjukkan identitas dari wireless device.



Komponen pada WLAN
Untuk bisa mengembangkan sebuah mode WLAN, setidaknya diperlukan empat komponen utama yang harus disediakan, yaitu :
1. Access Point
Access Point akan menjadi sentral komunikasi antara PC ke ISP, atau dari kantor cabang ke kantor pusat jika jaringan yang dikempangkan milik sebuah korporasi pribadi. Access Point ini berfungsi sebagai konverter sinyal radio yang dikirimkan menjadi sinyal digital yang akan disalurkan melalui perangkat WLAN lainnya untuk kemudian akan dikonversikan kembali menjadi sinyal radio oleh receiver.
2. Wireless LAN Interface
Alat ini biasanya merupakan alat tambahan yang dipasangkan pada PC atau Laptop. Namun pada beberapa produk laptop tertentu, interface ini biasanya sudah dipasangkan pada saat pembeliannya. Namun interface ini pula bisa diperjual belikan secara bebas dipasaran dengan harga yang beragam. Disebut juga sebagai Wireless LAN Adaptor USB.
3. Mobile/Desktop PC
Perangkat akses untuk pengguna (user) yang harus sudah terpasang media Wireless LAN interface baik dalam bentuk PCI maupun USB.
4. Antena External, digunakan untuk memperkuat daya pancar. Antena ini bisa dirakit sendiri oleh client (user), misal : antena kaleng.


Hal-hal Yang Harus Diperhatikan Pada WLAN
Ada beberapa hal yang harus diperhatikan saat membangun WLAN, seperti :
1. Seberapa besar jaringan WLAN akan dibangun. Dalam hal ini, adalah melihat kebutuhan akan jaringan yang akan dibangun nantinya. Jangan sampai pembangunan WLAN memakan biaya yang besar, sementara penggunaannya hanya terbatas untuk beberapa client saja. Meski bisa dijadikan sebagai investasi jangka panjang, akan tetapi akan jauh lebih bijak jika hanya untuk menghubungkan beberapa PC/Laptop menggunakan media komunikasi Add Hock (peer to peer)
2. Sistem keamanan. Sistem keamanan ini penting dalam sebuah jaringan WLAN. Sebab WLAN merupakan sebuah jaringan yang rentan terhadap serangan dari luar karena komunikasinya menggunakan sinyal radio/gelombang yang bisa ditangkap oleh client ‘x’ pada area-area tertentu. Sistem keamanan ini penting karena jalur komunikasi data bisa saja berisi data-data rahasia dan penting, sehingga orang tidak bisa masuk kecuali melalui ijin akses yang telah distandarkan.
3. Koneksi yang akan dikembangkan. Meskipun secara umum, akses point mampu menampung hingga ratusan klien dibawahnya, akan tetapi secara prosedur, para vendor penyedia piranti akses point merekomendasikan belasan hingga 40-an client yang boleh terhubung dalam sebuah layanan WLAN. Hal ini berpengaruh pada tingkat kecepatan dan pembagian hak akses pada jaringan yang tersedia.

IP Address dan Kelas-Kelasnya

Pengertian IP Address dan Kelas-Kelasnya

Written By Janpin Malau on Kamis, 10 Juli 2013

   IP Address

A. Pengertian IP Address

      IP address adalah alamat identifikasi komputer/host yang berada didalam jaringan. Dengan adanya IP address maka data yang dikirimkan oleh host/komputer pengirim dapat dikirimkan lewat protokol TCP/IP hingga sampai ke host/komputer yang dituju.

       Setiap komputer/host memiliki IP address yang unik sehingga dua komputer/host yang berbeda tidak boleh memiliki IP address yang sama dalam satu jaringan.

B. Format IP address

       IP address dinyatakan dalam struktur bilangan biner yang terdiri atas 32 bit dengan bentuk sebagai berikut.

xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx

Misalnya

11000000000010100001111000000010

       Agar kita mudah membaca IP address, maka 32 bit bilangan itu dibagi ke dalam 4 segmen yang masing-masing berisi 8 bit. Kedelapan bit itu bisa disebut oktat.

       Selanjutnya, setiap oktat diterjemahkan ke dalam bilangan decimal. Misalnya:

11000000     =     192

00001010     =     10

00011110     =     30

00000010     =     2

       Adapun nilai terbesar dari 8 bit adalah 11111111 atau sama dengan 225. Dengan demikian, jumlah IP address seluruhnya adalah 225 x 225 x 225 x 225.

       Struktur IP address terdiri atas dua bagian yaitu bagian networkID dan hostID. NetworkID menunjukkan ID alamat jaringan tempat host-host berada, sedangkan hostID adalah bagian yang menunjukkan host itu berada. Sederhananya, networkID seperti nama jalan sedangkan hostID adalah nomor rumah dijalan tersebut.

       Guna memudahkan dalam pembagiannya maka IP address dibagi-bagi ke dalam kelas-kelas yang berbeda, yaitu sebagai berikut.

1) Kelas A

IP address kelas A terdiri atas 8 bit untuk network ID dan sisanya 24 bit digunakan untuk host ID, sehingga IP address kelas A digunakan untuk jaringan dengan jumlah host sangat besar. Pada bit pertama diberikan angka 0 sampai dengan 127.

Karakteristik IP Kelas A

Format : 0NNNNNNN.HHHHHHHH.HHHHHHHH.HHHHHHHH

Bit pertama : 0

NetworkID : 8 bit

HostID : 24 bit

Oktat pertama : 0 - 127

Jumlah network : 126 (untuk 0 dan 127 dicadangkan)

Rentang IP : 1.x.x.x - 126.x.x.x

Jumlah IP address : 16.777.214

Contoh

IP address 120.31.45.18 maka :

·           NetworkID = 120

·           HostID = 31.45.18

Jadi, IP diatas mempunyai host dengan nomor 31.45.18 pada jaringan 120

2) Kelas B

IP address kelas B terdiri atas 16 bit untuk network ID dan sisanya 16 bit digunakan untuk host ID, sehingga IP address kelas B digunakan untuk jaringan dengan jumlah host tidak terlalu besar. Pada 2 bit pertama, diberikan angka 10.

Karakteristik IP Kelas B

Format : 10NNNNNN. NNNNNNNN.HHHHHHHH.HHHHHHHH

Bit pertama : 10

NetworkID : 16 bit

HostID : 16 bit

Oktat pertama : 128 - 191

Jumlah network : 16.384

Rentang IP : 128.1.x.x - 191.255.x.x

Jumlah IP address : 65.534

Contoh

IP address 150.70.60.56 maka :

·           NetworkID = 150.70

·           HostID = 60.56

Jadi, IP diatas mempunyai host dengan nomor 60.56 pada jaringan 150.70

3) Kelas C

IP address kelas C terdiri atas 24 bit untuk network ID dan sisanya 8 bit digunakan untuk host ID, sehingga IP address kelas C digunakan untuk jaringan berukuran kecil. Kelas C biasanya digunakan untuk jaringan Local Area Network atau LAN. Pada 3 bit pertama, diberikan angka 110.

Karakteristik IP Kelas C

Format : 110NNNNN.NNNNNNNN. NNNNNNNN.HHHHHHHH

Bit pertama : 110

NetworkID : 24 bit

HostID : 8 bit

Oktat pertama : 192 - 223

Jumlah network : 2.097.152

Rentang IP : 192.0.0.x - 223.255.225.x

Jumlah IP address : 254

Contoh

IP address 192.168.1.1 maka :

·           NetworkID = 192.168.1

·           HostID = 1

Jadi, IP diatas mempunyai host dengan nomor 1 pada jaringan 192.168.1

       Kelas IP address lainnya adalah D dan E, namun kelas IP D dan E tersebut tidak digunakan untuk alokasi IP secara normal tetapi digunakan untuk IP multicasting dan untuk eksperimental.

Tabel : Jumlah networkID dan hostID

Kelas	Antara	Jumlah jaringan	Jumlah Host Jaringan
A	1 s.d. 126	126	16.777.214
B	128 s.d. 191	16.384	65.534
C	192 s.d. 223	2.097.152	254

Tabel : Rentang IP address untuk setiap kelas

Kelas	Alamat Awal	Alamat Akhir
A	XXX.0.0.1	XXX.255.255.255
B	XXX.XXX.0.1	XXX.XXX.255.255
C	XXX.XXX.XXX.1	XXX.XXX.XXX.255

   Subnet Mask

       Nilai subnet mask berfungsi untuk memisahkan network ID dengan host ID. Subnet mask diperlukan oleh TCP/IP untuk menentukan, apakah jaringan yang dimaksud adalah jaringan lokal atau nonlokal. Untuk jaringan Nonlokal berarti TCP/IP harus mengirimkan paket data melalui sebuah Router. Dengan demikian, diperlukan  address mask untuk menyaring IP address dan paket data yang keluar masuk jaringan tersebut.

       Network ID dan host ID didalam IP address dibedakan oleh penggunaan subnet mask. Masing-masing subnet mask menggunakan pola nomor 32-bit yang merupakan bit groups dari semua satu (1) yang menunjukkan network ID dan semua nol (0) menunjukkan host ID dari porsi IP address.

       Sebagai contoh, alamat kelas B: 170.203.93.5 bilangan binernya adalah:

       10101010 11001011 01011101 00000101

       Subnet mask default untuk alamat kelas B adalah:

       11111111 11111111 00000000 00000000

       Bisa juga ditulis dalam notasi desimal:

       255.255.0.0

Tabel : Subnet mask untuk internet address classes

Kelas	Bit Subnet	Subnet mask
A	11111111 00000000 00000000 00000000	225.0.0.0
B	11111111 11111111 00000000 00000000	225.225.0.0
C	11111111 11111111 11111111 00000000	225.225.225.0

Kabel Jaringan

Cara Membuat Kabel LAN atau Kabel Jaringan STRAIGHT dan CROSS

Berikut ini Terbaru6 akan memberikan sekilas info pengalaman buat kabel jaringan saat dulu melakukan praktek di lab komputer..
mudah-mudahan pembaca sekalian yang sudah lupa atau sudah meragukan cara membuatnya dapat mengingatnya kembali.....
berikut ini tahapan atau CARA MEMBUAT KABEL LAN secara straight dan cross

Pertama siapkan dulu perangkat-perangkat yang diperlukan :

• Kabel UTP tidak melewati panjang 100 meter

•  Jack RJ-45

•  Crimping Tool / Tang Klem



Apabila semua peralatan diatas yang kita butuhkan telah tersedia maka kita sudah bisa memulai untuk MEMBUAT KABEL LAN.
kabel lan atau kabel jaringan ini mempunyai 2tipe yaitu :

1. KABEL LAN STRAIGHT
Kabel LAN Straight merupakan kabel yang memiliki cara pemasangan yang sama antara ujung satu dengan ujung yang lainnya. Kabel straight biasa digunakan untuk menghubungkan 2 jenis device yang berbeda.
Cara membuat nya :

• Kupas kulit luar kabel UTP sekitar 2cm hingga terlihat kabel di dalam seperti pada gambar kabel UTP di atas.
• Pisahkan kabel-kabel di dalam dan luruskan. Susun dan rapikan berdasarkan warna Putih Orange, Orange, Putih Hijau, Biru, Putih Biru, Hijau, Putih Coklat, dan Coklat. Lalu potong ujung nya sehingga rata satu sama lain.
• Masukkan kabel-kabel tersebut ke dalam pin Jack RJ-45 sesuai urutan berikut :



2. KABEL LAN CROSS
Kabel LAN Cross merupakan kabel yang memiliki cara pemasangan yang miliki susunan berbeda antara ujung satu dengan ujung yang satu nya lagi.

Kabel cross biasa digunakan untuk menghubungkan 2 jenis device yang sama secara langsung. seperti menghubungan komputer pertama dengan komputer 2 secara langsung tanpa menggunakan perantara lain.

Cara membuatnya :

• Lakukan sama persis dengan cara kabel LAN straight untuk ujung yang pertama.
• Untuk ujung yang satunya lagi ubah susunan kabel di dalam RJ-45 menjadi : Putih Hijau, Hijau, Putih Orange, Biru, Putih Biru, Orange, Putih Coklat, Coklat
• Setelah selesai di klem dengan tang klem, maka kabel telah siap digunakan.

Berikut gambar hasil akhir ujung-ujung kabel cross:

Demikianlah cara-cara dan penjelasan tentang pembuatan kabel lan untuk artikel ini.

semoga dapat berguna untuk pembaca sekalian.
